漿液閥

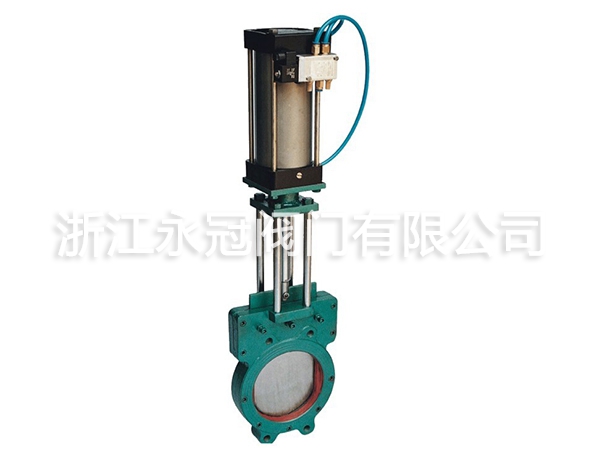

氣動漿液閥Z673X

發布日期：[2016-06-22] 點擊率：

查看更多【漿液閥】產品

漿液閥廣泛適用於(yu) 石油、化工、火力發電廠等油品、水、蒸汽管路上作接通或截斷管路中介質的啟閉裝置。

Z673X氣動漿液閥產(chan) 品特點

1、結構緊湊，設計合理，閥門鋼性好，通道流暢，流阻係數小

2、密封麵采用不鏽鋼和硬質合金，使用壽命長

3、采用柔和石墨填料，密封可靠，操作輕便靈活

4、驅動方式為(wei) 氣動

Z673X氣動漿液閥引用標準

設計製造：JB/T 8691-98

結構長度：GB/T 15188.2-94

法蘭(lan) 連接尺寸：GB/T 9113-2000

閥門檢查和試驗：GB/T 13927-92

Z673X氣動漿料閥在生產(chan) 與(yu) 應用過程中不斷消化與(yu) 吸收國內(nei) 外類似產(chan) 品結構及製造工藝的先Jin特點。不斷提高產(chan) 品的科技含量，從(cong) 一些技術細節著手，完善了閥門的綜合性能。該產(chan) 品通過配用電磁閥等附件可以完成開、關(guan) 兩(liang) 位置的動作的自動控製。用戶可根據實際需要進行選擇。

Z673係列氣動漿液閥品種齊全。主體(ti) 采用鑄鐵、鑄銅、不鏽鋼等。通徑從(cong) DN50~DN10000。產(chan) 品廣泛應用於(yu) 化工、煤炭、製糖、汙水、造紙等領域，是一種理想的密封閥門。特別適合於(yu) 造紙行業(ye) 在管道上作調節和節流使用。

本閥主要由左、右閥體(ti) 、U型密封圈、閘板、鋼螺母、閥杆、支架、手輪等件組成，閥門啟閉靠旋轉手輪動作來完成，順時旋轉時，閥門關(guan) 閉；反之為(wei) 開閥。

結構特點：

1、采用對夾式結構，體(ti) 積小，重量輕。

2、完全敞開的通道，可以防止介質在閥內(nei) 沉積。

3、新研製的U型封圈，可以保證閥門的良好密封性。

4、閘板的外密封，則是通過嵌在閥體(ti) 內(nei) 具有彈性的密封條來實現，並可借助於(yu) 螺釘，壓板進行調整。

5、流阻小。

6、安裝維修方便。

技術參數

公稱壓力 PN(MPa)	試驗壓力(MPa)		適用介質	工作溫度計 (℃)
殼　體(ti)	密　封
0.6	0.9	0.66	煤漿、糧漿、紙漿、泥漿、活水砂漿、礦渣、堿液	≤100℃
1.0	1.5	1.1

Z673X氣動漿料閥主要外型及連接尺寸

公稱壓力 mm	L	D	D1	D2	B×B	n-M
1.0MPa
50	43	160	125	100	115	4-M16
65	46	180	145	120	115	4-M16
80	46	195	160	135	150	4-M16
100	52	215	180	155	150	4-M16
125	56	245	210	185	190	4-M16
150	56	280	240	210	190	4-M20
200	60	335	295	265	230	4-M20
250	70	390	350	318	280	8-M20
300	80	440	400	368	350	8-M20
350	90	500	460	430	350	10-M20
400	120	565	515	482	350	10-M24
450	120	615	565	532	350	14-M24
500	130	670	620	585	350	14-M24
600	140	780	725	685	430	14-M27
