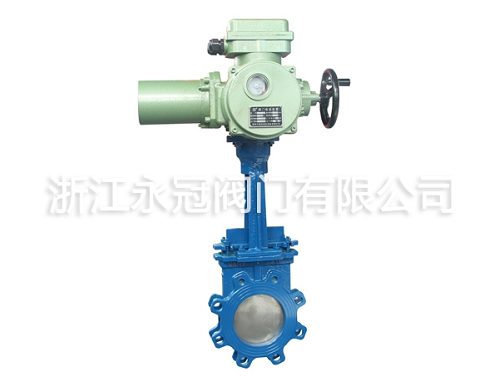

電動刀閘閥的產品說明及外形尺寸

發布日期：[2020-11-03] 點擊率：

電動刀閘閥的超短結構長度可以節省材料並顯著減少管道係統的整體(ti) 重量。它占用的有Xiao空間很小，有Xiao地支撐了管道的強度，減少了管道振動的可能性。澆口由奧氏體(ti) 不鏽鋼製成，大大提高了耐腐蝕性，並有Xiao防止了因澆口腐蝕而引起的密封泄漏。配備多旋轉電動裝置，可以線性地上下移動閥板，可以遠程操作閥的打開和關(guan) 閉。電動刀閘閥閥體(ti) 由鑄鋼和不鏽鋼製成。直徑範圍：DN50~DN1000。電動刀閘閥的工作溫度：≤425℃，公稱壓力：1.0-1.6MPa。

電動刀閘閥用於(yu) 化學工業(ye) ，煤炭，糖，汙水和造紙等領域。這尤其適用於(yu) 造紙行業(ye) 中的管道調節和節流。

電驅動，晶片連接，上升杆平行剛性單閘板，Z973F閥座密封麵材料是氟樹脂，Z973H閥座密封麵材料是不鏽鋼，電刀閘閥公稱壓力PN6?16、閥體(ti) 材料閘閥由碳鋼製成。配備多旋轉電動裝置，可以線性地上下移動閥板，可以遠程操作閥的打開和關(guan) 閉。

電動刀閘閥的直徑範圍：DN50~DN500，工作溫度≤100°C，廣泛用於(yu) 排水，供熱，電廠，化工，食品，造紙，製藥，煤炭和采礦等項目。

電動刀閘閥有兩(liang) 種形式，暗杆和亮杆，取決(jue) 於(yu) 不同的口徑（暗杆DN50-900mm，亮杆DN50-900mm），而的圓形直流通道設計會(hui) 導致塞子和堵塞。我不會(hui) 。刀板的下端加工成刀片狀，對纖維，紙漿和木漿等柔軟材料具有出色的切割和打開/關(guan) 閉功能。刀片頂部裝有一個(ge) 剛性的PTFE刮板，以防止灰塵，碎石和其他磨料進入填料函。這樣可以大大延長刀片的使用壽命。

電動刀閘閥閥板由不鏽鋼製成，並經過精細研磨以達到密封效果。

1、該驅動器設計緊湊，體(ti) 積小，重量輕，成本低，易於(yu) 安裝，的耐磨性和防汙保護，易於(yu) 維護，使用方便，使用壽命長，可自由選擇。

2、閥體(ti) 和填料角都是精密鑄件。閥體(ti) 采用法蘭(lan) 式整體(ti) 鑄造。根據用戶需要，材料為(wei) 304、316、316L，WCB，2Crl3、密封環由PTFE增強的聚四氟乙烯製成。，耐腐蝕，耐磨，不粘彈頭。

3、閥板具有5個(ge) 支撐點，以使閥板具有良好的自定心功能。關(guan) 閉閥門並施加背壓時，閥門板不會(hui) 脫落。

4、電動刀閘閥可配備手輪，手動拉鏈，正齒輪傳(chuan) 動裝置，錐齒輪傳(chuan) 動裝置，氣動裝置和電力。

5、電動刀閘閥的內(nei) 部可以是V形，三角形或五邊形的通道。V形澆口可用作調節控件。

6、電動刀閘閥的連接泡沫包括圓片型，法蘭(lan) 凸耳型，金屬對金屬硬密封，金屬對金屬聚氨酯和增強的聚四氟乙烯軟密封。

7、電動刀閘閥的適用介質：金礦粉，尾礦，紙漿，木漿，纖維，粉塵，化學處理後的汙水，沉澱池，礦石，礦渣，煤泥，瀝青，料倉(cang) 出口，水果，穀物，水泥漿，肉類加工廠等產(chan) 生的廢水。

8、電動刀閘閥的工作溫度：軟密封（PTFE）：-40°CZhi180°C；碳鋼：-29°CZhi425°C；不鏽鋼：-40°CZhi600°C；鉻鉬釩鋼：≤550℃；工作壓力：0.6-1.6MPa。

電動刀閘閥主要外形及連接尺寸（mm）

MPa	DN	L	D	D1	D2	H	N-M	D0
1.0	50	43	160	125	100	330	4-M16	180
	65	46	180	145	120	360	4-M16	180
	80	46	195	160	135	390	4-M16	220
	100	52	215	180	155	440	8-M16	220
	125	56	245	210	185	510	8-M16	230
	150	56	280	240	210	600	8-M20	280
	200	60	335	295	265	700	8-M20	360
	250	68	390	350	320	840	12-M20	360
	300	78	440	400	368	960	12-M20	400
	350	78	500	460	428	1110	16-M20	400
	400	102	565	515	482	1250	16-M22	400
	450	114	615	565	532	1380	20-M22	530
	500	127	670	620	585	1530	20-M22	530
	600	154	780	725	685	1800	20-M27	600
	700	165	895	840	800	2150	24-M27	600
	800	190	1010	950	898	2420	24-M30	680
	900	203	1110	1050	1005	2680	28-M30	680
	1000	216	1220	1160	1115	3100	28-M30	700
	1200	254	1450	1380	1325	3450	32-M36	800
1.6	50	43	160	125	99	330	4-M16	180
	65	46	185	145	120	360	4-M16	180
	80	46	200	160	135	390	8-M16	220
	100	52	220	180	155	440	8-M16	220
	125	56	250	210	185	510	8-M16	230
	150	56	285	240	210	600	8-M20	280
	200	60	340	295	265	700	12-M20	360
	250	68	405	355	310	840	12-M22	360
	300	78	460	410	375	960	12-M22	400
	350	78	520	470	435	1110	16-M22	400
	400	102	580	525	485	1250	16-M27	400
	450	114	640	585	545	1380	20-M27	530
	500	127	715	650	609	1530	20-M30	530
	600	154	840	770	720	1800	20-M36	600
	700	165	910	840	788	2150	24-M36	600
	800	190	1025	950	898	2420	24-M36	680
	900	203	1125	1050	998	2680	28-M36	680
	1000	216	1255	1170	1110	3100	28-M42	700
	1200	254	1485	1390	1325	3450
